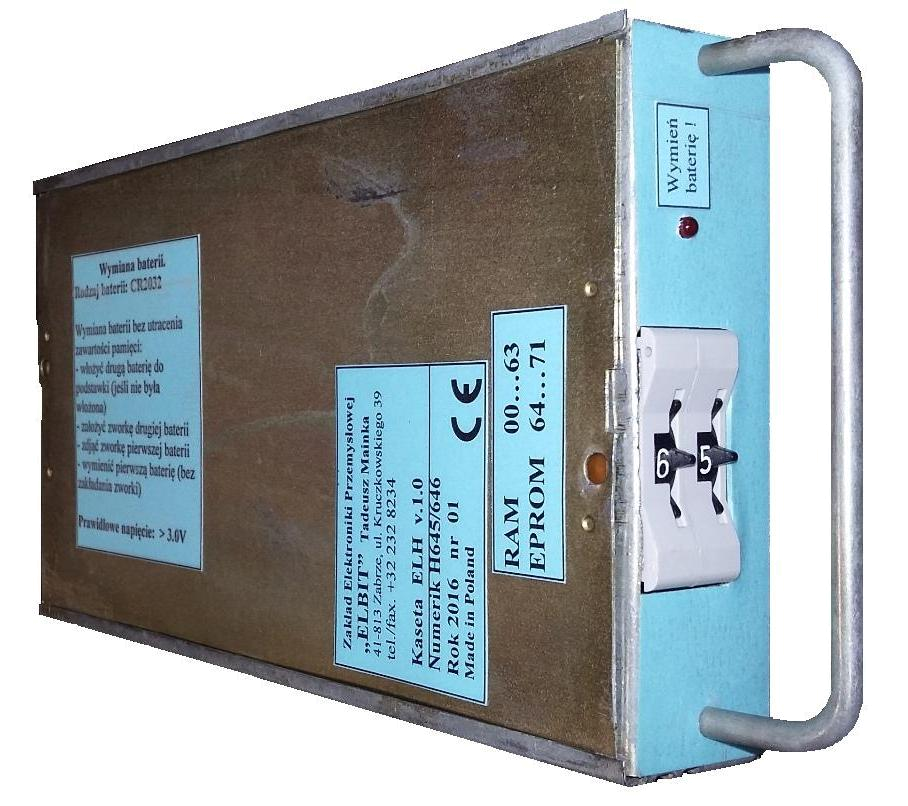

Kaseta pamięci ELH1.1

 Kaseta pamięci ELH zastępuje oryginalne kasety pamięci RAM 8k oraz EPROM, stosowane w sterownikach CNC Numerik H642, H645, H646.

Kaseta posiada pamięć RAM 512 kB, pamięć EPROM/FLASH 256kB oraz EEPROM 32kB.
Ze względu na uwarunkowania sterownika Numerik, pamięć jest podzielona na bloki po 8kB każdy. Wybór bloku odbywa się na 2-pozycyjnym przełączniku dziesiętnym.

Standardowy podział pamięci:
- RAM – bloki 00..63 (pamięć podtrzymywana baterią, odczyt i zapis)
- EPROM – bloki 64..95 (pamięć stała, tylko odczyt, zapis w programatorze)
- EEPROM – bloki 96..99 (pamięć stała, tylko odczyt, zapis przez łącze RS232)
Na życzenie bloki mogą być rozmieszczone w inny, dowolny sposób.

Do podtrzymania zawartości pamięci RAM użyto dwóch baterii CR2032. Zastosowanie dwóch baterii pozwala na wymianę baterii bez zgubienia zawartości pamięci.

Dodatkowo w kasecie zainstalowano mikrokontroler (ATMEGA-162), umożliwiający programowanie kasety poza obrabiarką. Po wyjęciu kasety dostępne są złącza zasilania (Jack) oraz RS232 (RJ12). Po połączeniu z komputerem można zaprogramować bloki pamięci RAM oraz EEPROM.

Uwagi:
1. Przed zmianą bloku pamięci przy załączonej obrabiarce użyć funkcji 80 (Kassetenwechseln). Zmiany dokonać po pojawieniu się napisu KASSETTE WECHSELN !
2. Czerwona dioda LED sygnalizuje (przy włączonym zasilaniu) konieczność wymiany baterii.
